产品介绍

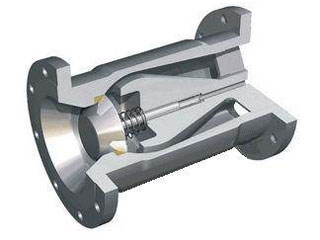

对夹升降式止回阀是阀瓣沿着阀体垂直中心线滑动的止回阀，由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、重量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好等特点，特别适合于安装空间受限制的场合。
主要参数
【产品型号】: H71W-16P
【通径】: DN15-DN200
【公称压力】: PN10/16/25/40/63/150LB/300LB
【适用温度】: -29℃～425℃
【适用介质】: 水、蒸汽、油品等
【阀体材质】: 铸钢/不锈钢
详细参数
| 可选配置 | 阀体 | 阀座密封 | 阀瓣 | 压力 | |
| WCB/CF3M/CF8/ CF8M | 不锈钢/硬质合金 | A105/304/316/316L | PN10/16/25/40/63/150LB/300LB | ||
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰连接标准 |
| 参照标准 | JB/T 8937 | GB/T 12221 | GB/T 13927 | GB/T 9113 |
| 公称尺寸 | PN10/16 | |||
| DN | NPS（英寸） | L | D | D2 |
| 15 | 1/2'' | 22 | 52 | 15 |
| 20 | 3/4'' | 24 | 62 | 19 |
| 25 | 1'' | 28 | 72 | 24 |
| 32 | 1 1/4'' | 28 | 83 | 31 |
| 40 | 1 1/2'' | 31.5 | 93 | 39 |
| 50 | 2'' | 40 | 108 | 48 |
| 65 | 2 1/2'' | 46 | 128 | 62 |
| 80 | 3'' | 50 | 142 | 76 |
| 100 | 4'' | 60 | 162 | 95 |
| 125 | 5'' | 90 | 192 | 110 |
| 150 | 6'' | 106 | 218 | 127 |
| 200 | 8'' | 140 | 273 | 165 |
